Pour réparer une carte de circuit imprimé (PCB) de disque dur endommagée, nous pouvons généralement trouver une carte donneuse pour un remplacement (changer de PCB).
- Pour les disques durs Seagate, Western Digital, Samsung, Toshiba et Fujitsu, nous devons nous assurer que le « Numéro de PCB » du PCB donneur est le même que votre original PCB!
- Pour les disques durs de bureau Maxtor et Hitachi (3,5 pouces), nous devons nous assurer que le numéro de la « Puce du contrôleur principal » du PCB donneur est le même que votre circuit imprimé d’origine!
- Pour les disques durs d’ordinateurs portables Hitachi (2,5 pouces), nous devons nous assurer que le nombre de PCB donneurs « Marque blanche » est le même que votre PCB d’origine!

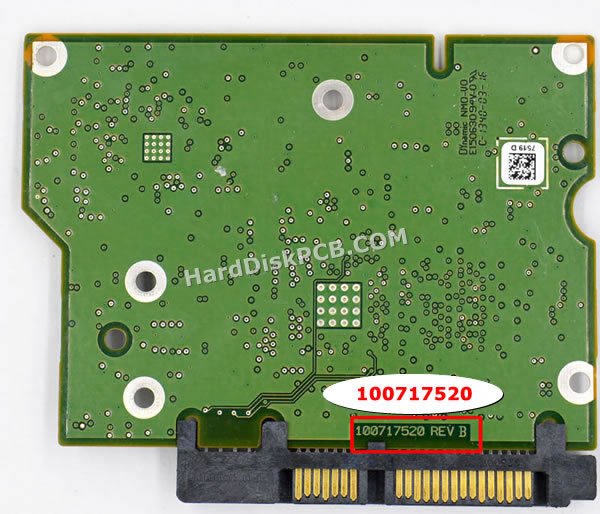

Changer carte pcb disque dur Seagate
Pour trouver la bonne carte PCB donneuse pour votre disque dur Seagate, le « Numéro de PCB » (commençant par 100***, tel que 100717520) doit être le même.

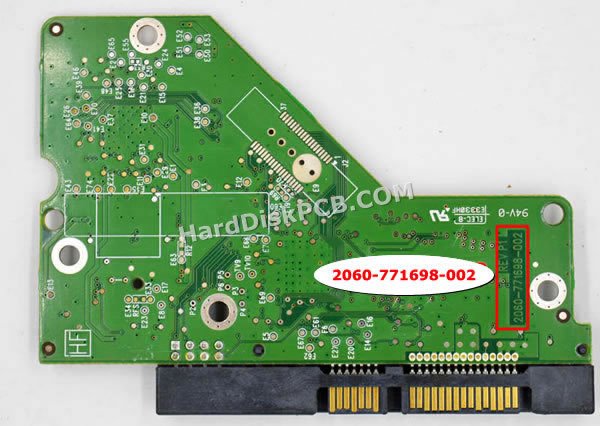

Changer carte pcb disque dur Western Digital
Pour trouver la bonne carte PCB donneuse pour votre disque dur Western Digital, le « Numéro de PCB » (commençant par 2060-***, tel que 2060-771698-002) doit être le même.

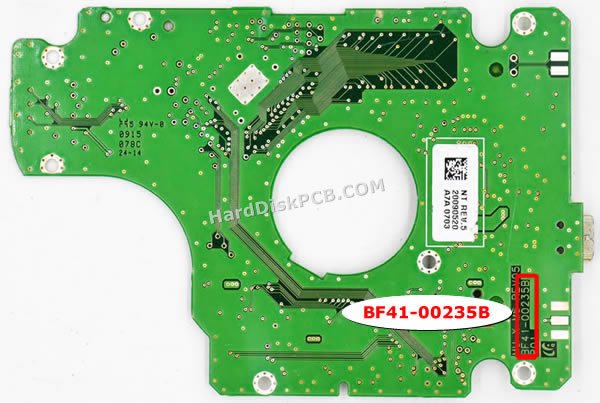

Changer carte pcb disque dur Samsung
Pour trouver la bonne carte PCB donneuse pour votre disque dur Samsung, le « Numéro de PCB » (commençant par BF41-***, tel que BF41-00235B) doit être le même.

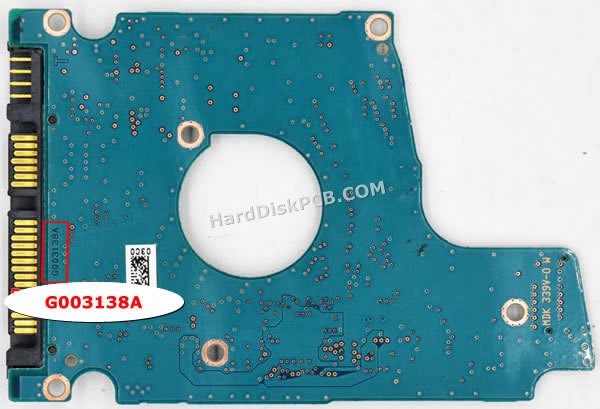

Changer carte pcb disque dur Toshiba
Pour trouver la bonne carte PCB donneuse pour votre disque dur Toshiba, le « Numéro de PCB » (commençant par G00***, tel que G003138A) doit être le même.

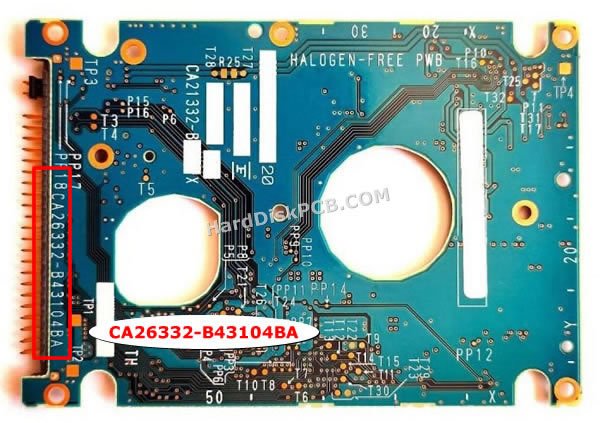

Changer carte pcb disque dur Fujitsu
Pour trouver la bonne carte PCB donneuse pour votre disque dur Fujitsu, le « Numéro de PCB » (commençant par CA***, tel que CA26332-B43104BA) doit être le même.

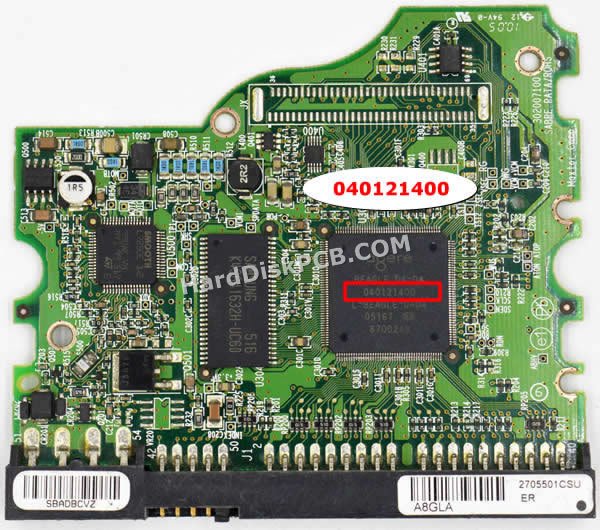

Changer carte pcb disque dur Maxtor
Pour trouver la bonne carte PCB donneuse pour votre disque dur Maxtor, le numéro de la « Puce du contrôleur principal » (commençant par 0401***, tel que 040121400) doit être le même.
Changer carte pcb disque dur Hitachi
Pour trouver la bonne carte PCB donneuse pour votre disque dur Hitachi 2,5 pouces, le numéro de la « Marque blanche » (commençant par 0A*** ou « 0J*** », comme 0A26498) doit être le même.

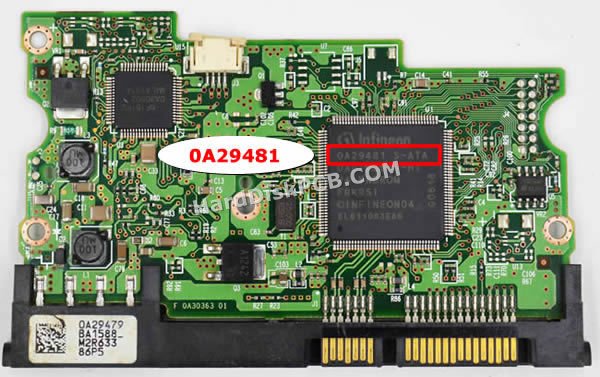

Pour trouver la bonne carte PCB donneuse pour votre disque dur Hitachi 3,5 pouces, le numéro de la « Puce du contrôleur principal » (commençant par 0A*** ou « 0J*** », comme 0A29481) doit être le même.
Transfert de Puce BIOS (Firmware Transfer)

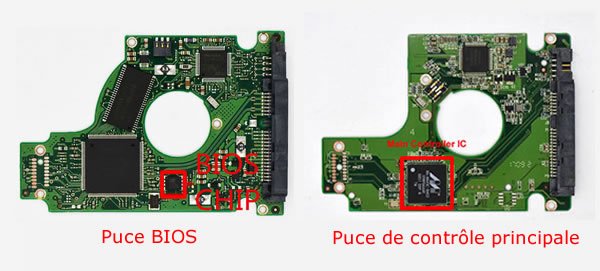

Pour réussir à remplacer le PCB, nous devons également échanger la « Puce BIOS » sur le PCB. La « Puce BIOS » est également appelée « puce ROM » ou « puce NV-RAM ». Certaines informations importantes (firmware) du disque dur sont stockées dans cette puce. Nous devrions transférer la « Puce BIOS » de votre PCB d’origine vers le PCB donneur, pour nous assurer que le disque dur est reconnu par l’ordinateur.
La « Puce BIOS » est une puce à 8 broches (4 broches de chaque côté). C’est facile à trouver. Nous marquerons la « Puce BIOS » pour chaque PCB que nous avons expédié. Cette opération n’est pas compliquée et peut être réalisée en quelques minutes. Certaines cartes PCB de disque dur n’ont pas de « Puce BIOS ». Le micrologiciel est stocké dans la « Puce du contrôleur principal« . Cette opération de transfert nécessite généralement l’intervention d’un professionnel.
Outils de transfert du firmware du PCB du disque dur: pistolet à air chaud, pince à épiler, etc.
Service de transfert de micrologiciel: Habituellement, nous pouvons trouver un atelier de réparation de téléphones, de téléviseurs ou d’appareils électroniques local pour obtenir de l’aide, le coût est de 5 à 20 euros. (Vidéo)
FAQ
1. Les modèles REV A, REV B, REV C, REV D, REV E, REV P1, REV P2, 00, 01, 02 sont-ils tous compatibles entre eux?
Oui! Ce sont des modèles de PCB différents, mais ils sont compatibles! Nous vous enverrons un modèle au hasard. Merci de laisser un message si vous souhaitez recevoir un modèle spécifique, merci!
2. Ce PCB est-il compatible avec mon HDD?
Nous ne pouvons pas répertorier tous les modèles de HDD compatibles avec tous les PCB. Pour trouver le circuit imprimé du disque dur correspondant, vous pouvez dévisser votre disque dur et trouver le « Numéro de PCB » correct. En général un PCB Hard Disk est compatible avec toute une famille de disques durs de capacités différentes: 20Go, 30Go, 40Go, 60Go, 80Go, 120Go, 160Go, 200Go, 250Go, 300Go, 320Go, 400Go, 500Go, 750Go, 1To, 1.5To, 2To, 3To, 4To.
